Product Summary

The ES1A is a surface mount superfast rectifier.

Parametrics

ES1A absolute maximum ratings: (1)Maximum Recurrent Peak Reverse Voltage: 50V; (2)Maximum RMS Voltage VRMS: 35V; (3)Maximum DC Blocking Voltage VDC: 50V; (4)Maximum Average Forward Rectified Current: 1.0A; (5)Maximum Instantaneous Forward Voltage at 1.0A: 0.95V; (6)Maximum Reverse Recovery Time: 35ns; (7)Typical Junction capacitance: 10pF; (8)Typical Thermal Resistance: 35℃/W; (9)Operating and Storage Temperature Range: -50 to 150℃.

Features

ES1A features: (1)For surface mounted applications; (2)Low profile package; (3)Built-in strain relief; (4)Easy pick and place; (5)Superfast recovery times for high efficiency; (6)Plastic package has Underwriters Laboratory Flammability Classification 94V-O; (7)Glass passivated junction.

Diagrams

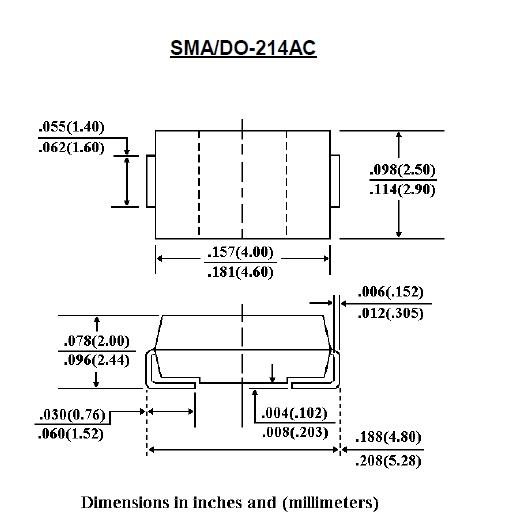

ES1A dimension

Image Part No Mfg Description Data Sheet Download Pricing
(USD)
Quantity
ES1A
ES1A

Fairchild Semiconductor

Rectifiers 1.0a Rectifier UF Recovery

Data Sheet

0-1: $0.09
1-25: $0.08
25-100: $0.07
100-250: $0.06
ES1A thru ES1M
ES1A thru ES1M

Other


Data Sheet

Negotiable
ES1A/11T
ES1A/11T

Vishay Semiconductors

Rectifiers 1.0 Amp 50 Volt 30 Amp IFSM

Data Sheet

Negotiable
ES1A/13T
ES1A/13T

Vishay Semiconductors

Rectifiers 1.0 Amp 50 Volt 30 Amp IFSM

Data Sheet

Negotiable
ES1A/1T
ES1A/1T

Vishay Semiconductors

Rectifiers 1.0 Amp 50 Volt 30 Amp IFSM

Data Sheet

Negotiable
ES1A/2FT
ES1A/2FT

Vishay Semiconductors

Rectifiers 1.0 Amp 50 Volt 30 Amp IFSM

Data Sheet

Negotiable
ES1A/2GT
ES1A/2GT

Vishay Semiconductors

Rectifiers 1.0 Amp 50 Volt 30 Amp IFSM

Data Sheet

Negotiable
ES1A/5AT
ES1A/5AT

Vishay Semiconductors

Rectifiers 1.0 Amp 50 Volt 30 Amp IFSM

Data Sheet

Negotiable
